［初心者向］Azure IoT システム構築 6. Azure Stream Analyticsの作成

この手順の流れ

  • Stream Analyticsを新規にて作成 (Step1～4)

  • Stream Analyticsの入力、出力とクエリの作成 (Step5～9)

  • Azure　IoT HubのデータをStream Analyticsを経由して、「ストレージアカウント」に送信(Step10～12)

  1. リソースを追加する
  2. Stream Analytics のリソースを検索する
  3. Stream Analytics のリソース作成を開始する
  4. Stream Analytics ジョブ情報を設定する
  5. Stream Analytics の入力を追加する
  6. Stream Analytics の入力を設定する
  7. Stream Analytics の出力を追加する
  8. Stream Analytics の出力を設定する
  9. Stream Analyticsのクエリを編集する
  10. Stream Analytics を起動する
  11. コンテナーに蓄積したデータの情報を確認する
  12. IoT Hubにて受信したデータをストレージアカウントに蓄積する



1. リソースを追加する

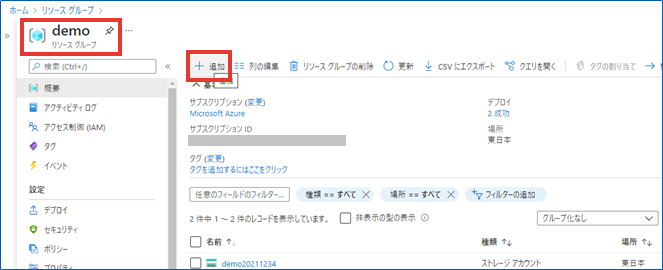

作成済のリソースグループにて、「+追加」をクリックします。

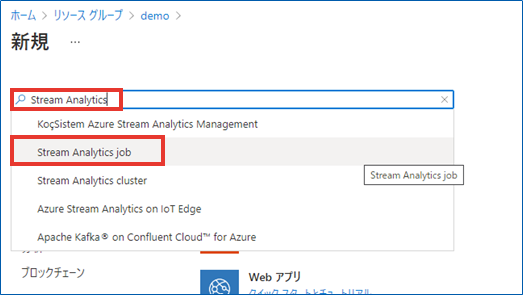

2. Stream Analytics のリソースを検索する

検索欄に「Stream Analytics」と入力すると、候補が表示されますので、Stream Analytics をクリックします。




3. Stream Analytics のリソース作成を開始する

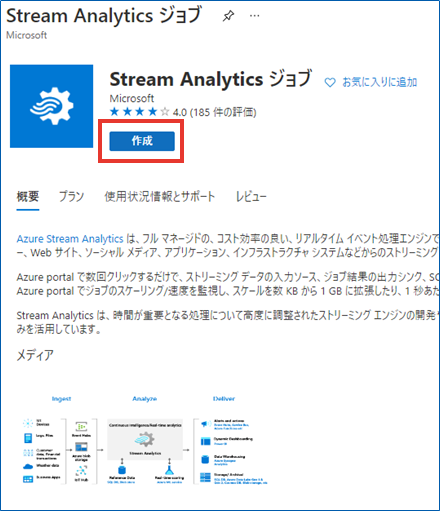

Stream Analyticsの説明が表示されますので、「作成」をクリックします。

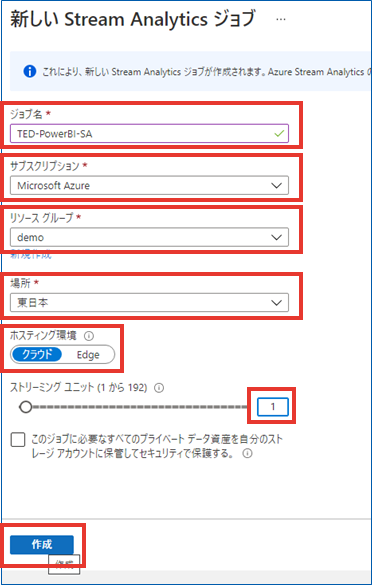

4. Stream Analytics ジョブ情報を設定する

1. ジョブ名を入力します。例： TED-PowerBI-SA

2. 利用するサブスクリプションを選択します。

3. 既存のリソースグループを選択します。例： demo

4. 場所は「東日本」(または「Japan East」) を選択します。

5. ホスティング環境は「クラウド」を選択します。

6. ストリーミングユニットの数を「1」まで調整します。

7. 「作成」をクリックします。

8.  作成が完了したら「リソースに移動」をクリックして移動します。




5. Stream Analytics の入力を追加する

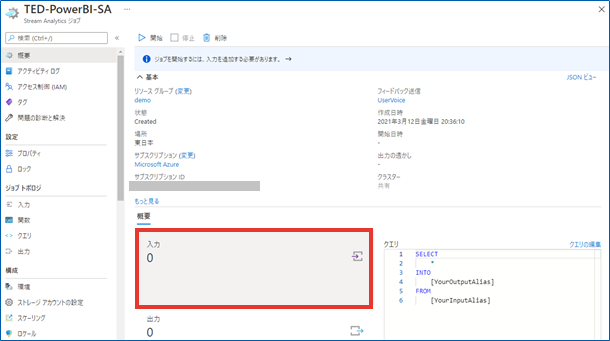

1. 「概要」の「入力」タイルかメニューの「入力」をクリックします。

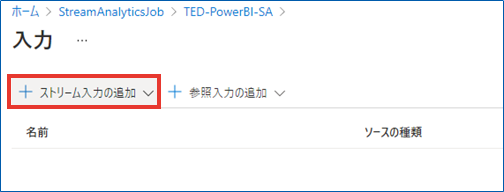

2. 「＋ストリーム入力の追加」をクリックします。

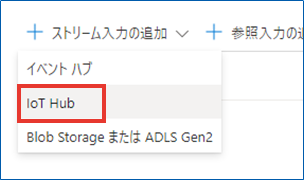

3. 「IoT Hub」を選択します。




6. Stream Analytics の入力を設定する

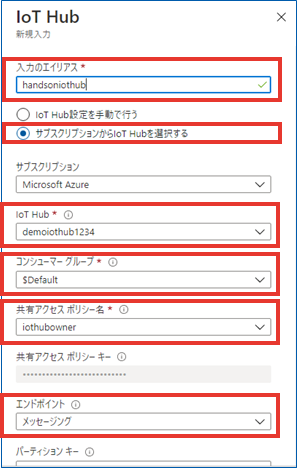

1. 入力のエイリアス を入力します。例： handsoniothub

2. 「サブスクリプションからIoT Hubを選択する」を選択します。

3. IoT Hubを選択します。例： demoiothub1234

4. コンシューマーグループは「$Default」を選択します。

5. 共有アクセスポリシー名を「iothubowner」にします。

6. エンドポイントを「メッセージング」にします。


7. 「保存」をクリックします。

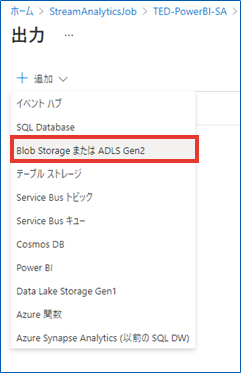

7. Stream Analytics の出力を追加する

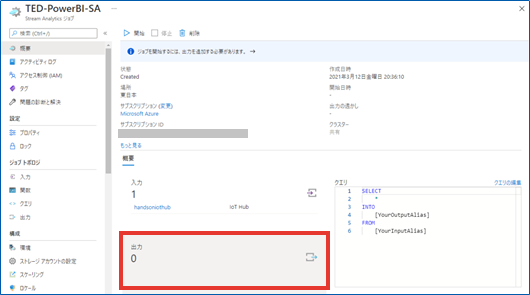

1. 「概要」の「出力」タイルかメニューの「出力」 をクリックします。


2. 「＋追加」をクリックします。


3. 「Blob StorageまたはADLS Gen2」を選択します。

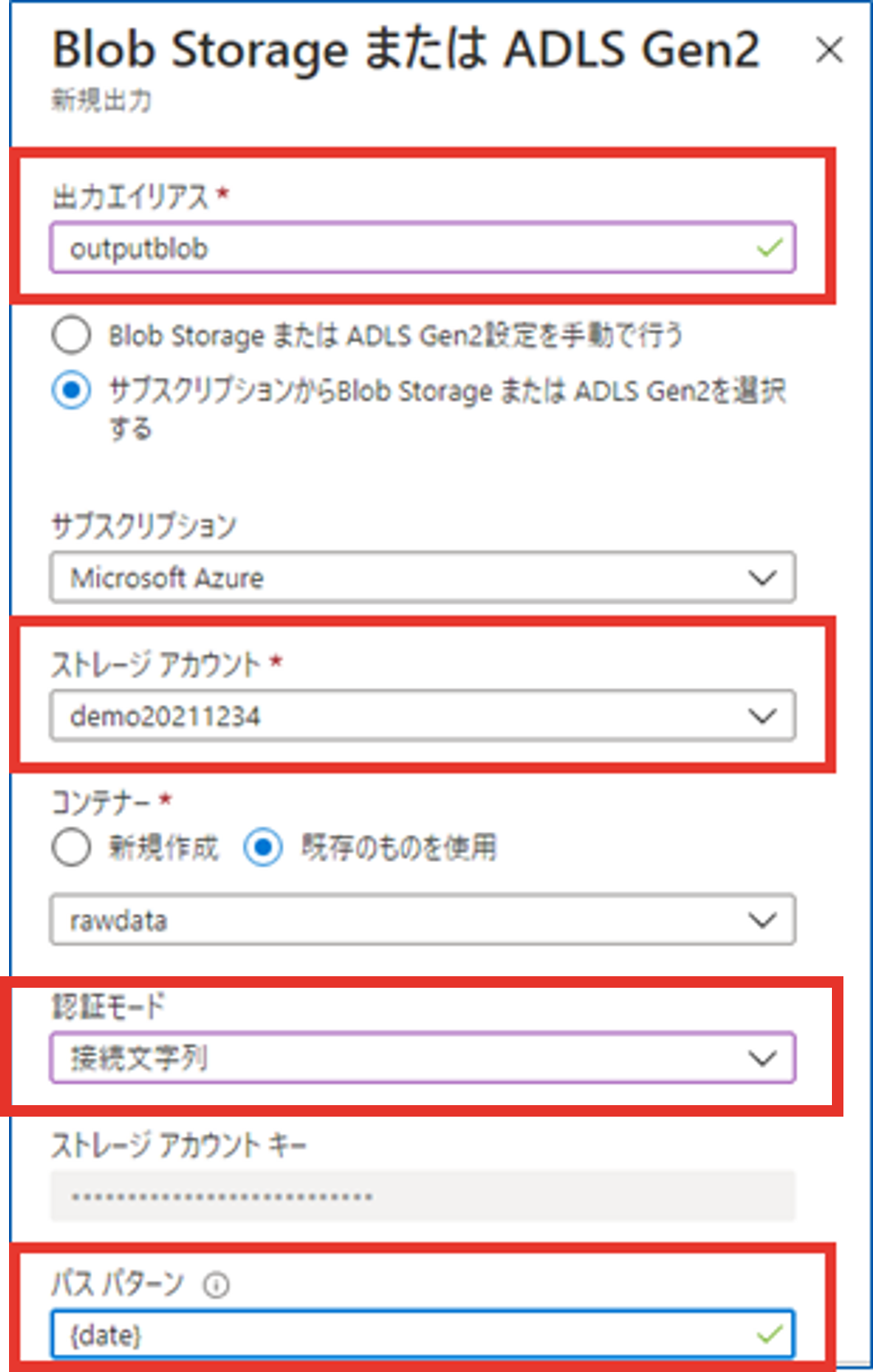

8. Stream Analytics の出力を設定する

1. 出力エイリアス を入力します。例：  outputblob

2. ストレージアカウント を選択します。例： demo20211234

3. 認証モードは「接続文字列」を選択します。

4. パスパターンに {date} と入力します。

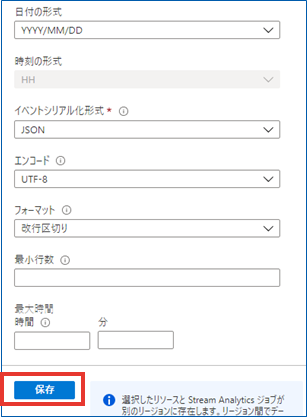

4. 「保存」をクリックします。


※ ハンズオントレーニングなどの場合は最大時間を短く (例： 1 分) 設定することを推奨いたします。

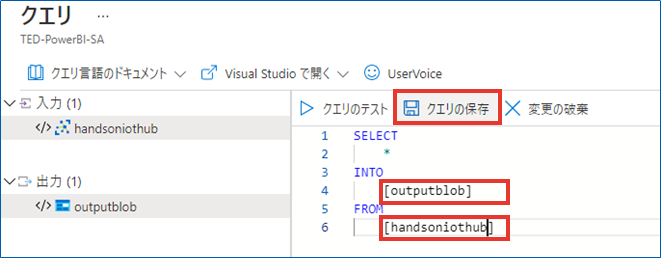

9. Stream Analyticsのクエリを編集する

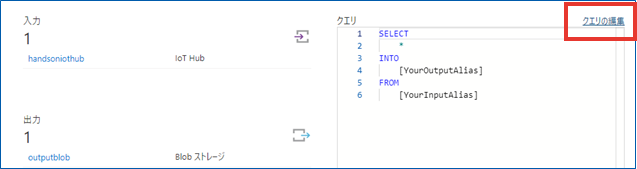

1. メニューの「クエリ」をクリック (または「概要」にて「クエリの編集」をクリック) します。

2.  クエリで、出力 (YourOutputAlias) と入力 (YourInputAlias) を指定している部分を編集し、適宜、「最新の情報に更新」をクリックして確認したら、「クエリの保存」をクリックします。

※ 例では入力(FROM以降)を「handsoniothub」としていますが、先の手順の「入力のエイリアス」で別の名称を設定している場合は、そちらの名称を入力してください。

同様に、出力(INTO以降)を「outputblob」としていますが、先の手順の「出力エイリアス」で別の名称を設定している場合は、そちらの名称を入力してください。




10. Stream Analytics を起動する

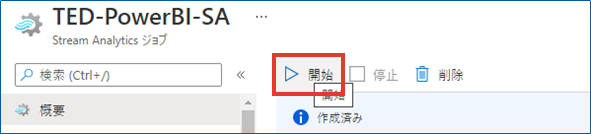

1.「概要」で「▷開始」をクリックします。

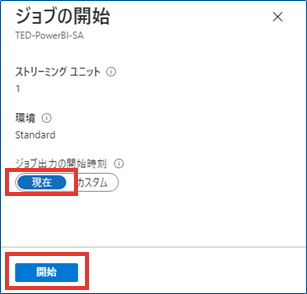

2. ジョブ出力の開始時刻は「現在」を選択して、「開始」をクリックします。
　　しばらく (通常 2～3分) かかりますが、ジョブが正常に開始された 旨の通知が表示されます。




11. コンテナーに蓄積したデータの情報を確認する

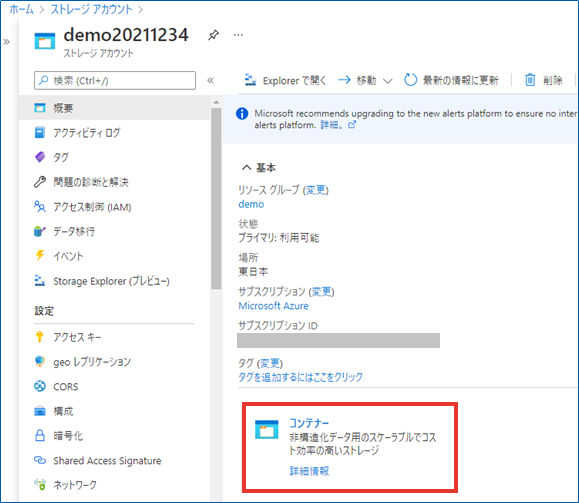

1. 作成しておいたストレージアカウントで「コンテナー」をクリックします。


2. コンテナーをクリックします。例：rawdata

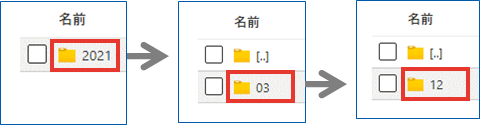

3. フォルダを選択します。例：2021 > 03 > 12

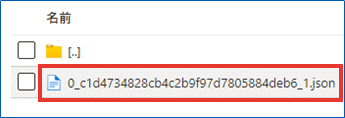

4. 目的のファイルをクリックします。例：xxxxx.json


5. 「ダウンロード」をクリックして、ファイルをダウンロードします。
　または、「編集」タブをクリックます。




12. IoT Hubにて受信したデータをストレージアカウントに蓄積する

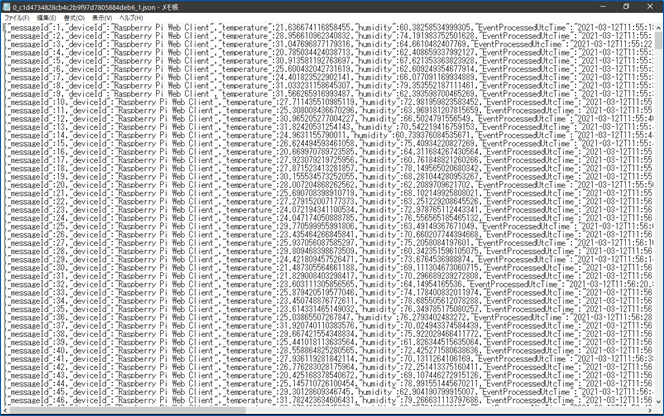

ダウンロードしたファイルをエディタ等で開いて確認します。

例：
